◆在水泥行業(yè)中，水泥粉磨系統(tǒng)采用輥壓機(jī)作為球磨機(jī)的預(yù)粉磨設(shè)備或半終粉磨設(shè)備，其粉磨系統(tǒng)的臺(tái)時(shí)產(chǎn)量可以提高20%以上，相應(yīng)的電耗也可以得到較大幅度地降低。輥壓機(jī)以其顯著的節(jié)能效果，得到越來越廣泛的應(yīng)用。輥壓機(jī)工作條件惡劣造成輥面磨損嚴(yán)重，因此，在使用一段時(shí)間后必須進(jìn)行輥壓機(jī)輥面堆焊維修。我公司輥面技術(shù)（焊接材料、設(shè)備和焊接工藝）輥面采用熱堆焊，耐磨層維修更為方便。有效地減少焊接過程微裂紋的產(chǎn)生和擴(kuò)散，硬化層高硬度(>HRC58)和高韌性，輥面的使用壽命在8000h以上，且日常維護(hù)簡單。

各類規(guī)格型號輥壓機(jī)輥面離線修復(fù)在線堆焊。

輥壓機(jī)在生產(chǎn)運(yùn)轉(zhuǎn)過程中，輥面產(chǎn)生裂紋，擴(kuò)展為裂縫，導(dǎo)致輥面硬質(zhì)耐磨層的剝落。這是一種典型的高應(yīng)力磨料磨損。在磨料磨損過程中，物料顆粒在壓力作用下會(huì)使輥面產(chǎn)生彈性和塑性變形，從而在輥面亞表層不同深處會(huì)形成循環(huán)壓應(yīng)力和拉應(yīng)力，當(dāng)循環(huán)應(yīng)力超過輥?zhàn)硬牧系钠�勞�?qiáng)度時(shí)，將會(huì)在表面層引發(fā)裂紋。在循環(huán)載荷作用下，亞表層的塑性變形繼續(xù)發(fā)展，在離開表面一定深度的位置也將萌生裂紋，并逐步擴(kuò)展。當(dāng)裂紋擴(kuò)展后，使裂紋以上的材料斷裂剝落，。

公司使用的是采用定制焊絲，在材料品種上我們選擇ZD系列CO2氣體保護(hù)焊藥芯焊絲（Ф1.6），使用ZD1打底、ZD3作為硬面層、耐磨花紋層使用定制焊條。采用手工堆焊方法

現(xiàn)場堆焊修復(fù)------先用氣刨將輥面上殘留的硬面層刨干凈，防止再次堆焊時(shí)產(chǎn)生裂紋；檢查裂紋深度和走向，報(bào)到?jīng)]有裂紋為止；然后用ZD1堆焊刨出來的溝道，焊好ZD1時(shí)輥體溫度升高，接著焊ZD3，直到使輥?zhàn)映叽邕_(dá)到要求，最后焊上定制耐磨層。

大修----輥?zhàn)硬鹦斗祻S維修堆焊。整體去除殘留硬面，探傷檢測。然后按照正常工藝使用ZD1打底、ZD3作為硬面層、耐磨花紋層使用定制焊條覆蓋。出廠動(dòng)平衡檢測。

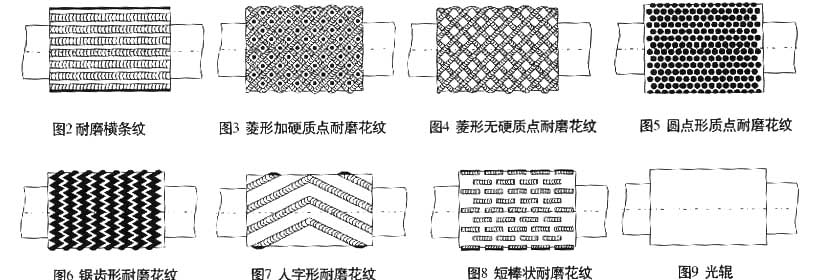

目前國內(nèi)外常用的輥面耐磨花紋形式如圖所示，客戶可根據(jù)具體情況自主選擇；
